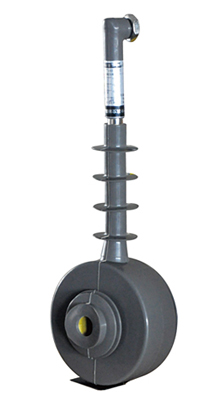

產品概述:
本型電流互感器為全硅橡膠注塑式結構, 主要適用于額定頻率為50Hz或60Hz, 額定電壓10kV的真空斷路器開關系統及以下電力系統中作電能繼電保護用, 本產品為10P級。
本產品符合GB 20840.1-2010《互感器第1部分:通用技術要求》、 GB 20840.2-2014《互感器第2部分:電流互感器的補充技術要求》和JJG 313-2010 《測量用電流互感器檢定規程》。

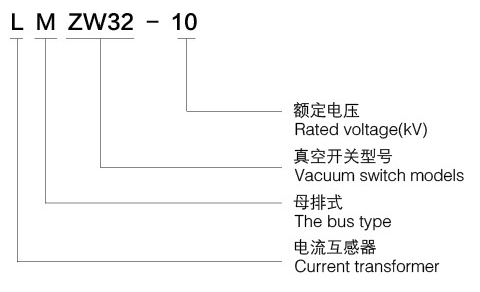

型號含義:
使用環境:
1、海拔:不超過4000米;
2、環境溫度:-25℃~+40℃;
3、空氣相對濕度:≤85%;
4、安裝場所:戶內。
技術參數:
1、絕緣水平;12/42/75kV ;
2、功率因數:cosφ=0.8(滯后)
3、額定二次電流:5A或1A;
4、額定頻率:50Hz或者60Hz;
5、重量:4kg

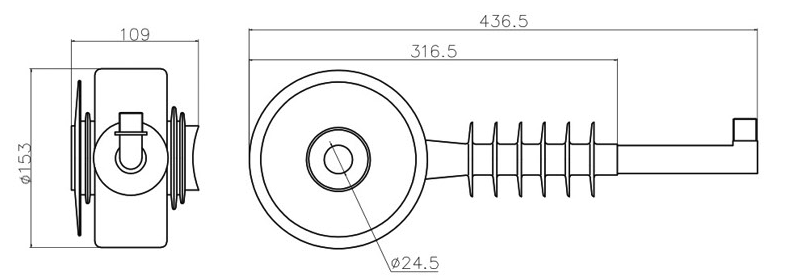

外形安裝尺寸:
