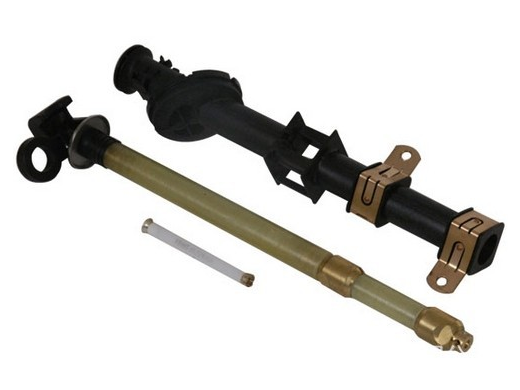

產品概述
本產品適用交流50Hz，額定電壓10KV，在變壓器中與其它保護電器(如：負荷開關等)配合使用，作為電力變壓器及其它電力設備 的過載或短路保護。主要用于美式箱變中作后備保護用。
型號說明
基本參數
熔斷器的基本參數如表1
| 型號 Type |
額定電壓(KV) |
最高工作電壓 (KV) |
熔斷器額定電流 (KA) |
熔體額定電流 (A) |
| OFG | 10 | 12 | 125 | 63，80，100，125 |
| 200 | 160，200 |
主要技術特點
1、熔斷器在規定的使用條件下，能可靠分?jǐn)嘧钚￠_斷電流(2.5-5)ln至額定開斷電流為50KA之間的任何故障電流。
2、熔斷器時間-電流特性如圖3，最小開斷電流以上部分為虛線。
3，限流特性。
正常使用條件
斷器正常使用于變壓器油中，周圍的溫度上限不超過100℃
外型及安裝尺寸

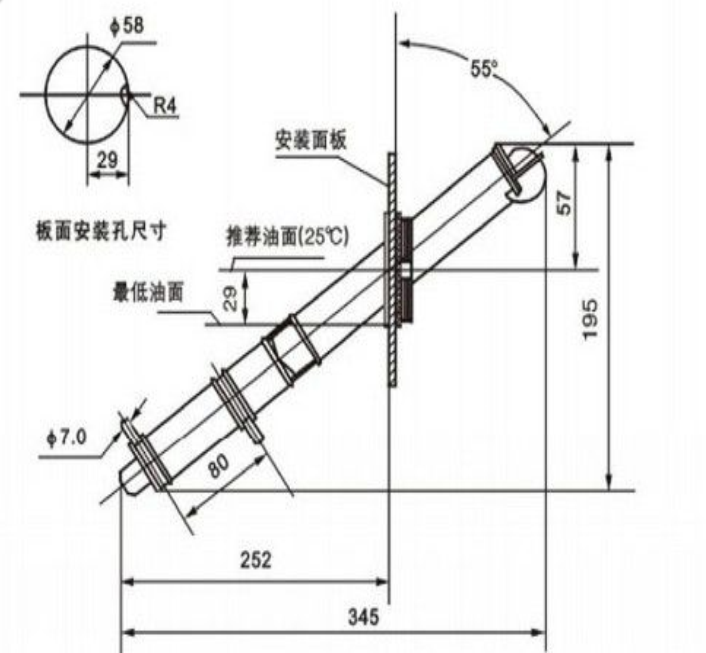

熔斷器的外形及安裝尺寸如圖1所示
